ADVANCED MICROCOMPUTER SYSTEMS, INC.

SUPER I/O-40

Card Type

Multi I/O

Chipset Controller

Unidentified

I/O Options

Serial port(4) via DB-37 intermediate connector

Maximum DRAM

N/A

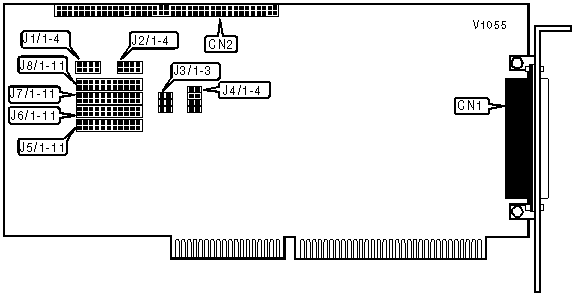

CONNECTIONS

Purpose

Location

Purpose

Location

Serial port 1 & 2

CN1

Serial port 3 & 4

CN2

SERIAL PORT 1 INTERRUPT

IRQ

J5/1

J5/2

J5/3

J5/4

J5/5

J5/6

J5/7

J5/8

J5/9

J5/10

J5/11

2

Closed

Open

Open

Open

Open

Open

Open

Open

Open

Open

Open

3

Open

Closed

Open

Open

Open

Open

Open

Open

Open

Open

Open

4

Open

Open

Closed

Open

Open

Open

Open

Open

Open

Open

Open

5

Open

Open

Open

Closed

Open

Open

Open

Open

Open

Open

Open

6

Open

Open

Open

Open

Closed

Open

Open

Open

Open

Open

Open

7

Open

Open

Open

Open

Open

Closed

Open

Open

Open

Open

Open

10

Open

Open

Open

Open

Open

Open

Closed

Open

Open

Open

Open

11

Open

Open

Open

Open

Open

Open

Open

Closed

Open

Open

Open

12

Open

Open

Open

Open

Open

Open

Open

Open

Closed

Open

Open

14

Open

Open

Open

Open

Open

Open

Open

Open

Open

Closed

Open

15

Open

Open

Open

Open

Open

Open

Open

Open

Open

Open

Closed

Note: Interrupt settings for J5 shown. J6, J7, and J8 use identical configurations. J5 affects serial port 1, J6 affects serial port 2, J7 affects serial port 3 and J8 affects serial port 4.

SERIAL PORT 1 CONFIGURATION

Setting

J4/1

Enabled

Closed

Disabled

Open

Note: Serial port 1 is always COM1 3F8h

SERIAL PORT 2 CONFIGURATION

Setting

J4/2

Enabled

Closed

Disabled

Open

Note: Serial port 2 is always COM2 2F8h

SERIAL PORT 3 CONFIGURATION

Setting

J4/3

Enabled

Closed

Disabled

Open

Note: Serial port 3 is always COM3 3E8h

SERIAL PORT 4 CONFIGURATION

Setting

J4/4

Enabled

Closed

Disabled

Open

Note: Serial port 4 is always COM4 2E8h

FACTORY CONFIGURED SETTINGS

Jumper

Setting

J1/1-4

Not used

J2/1-4

Not used

J3/1-3

Not used
