CREATIVE LABS, INC.

CD-ROM INTERFACE CARD (CT1860)

Card Type

CD-ROM Interface Card

Chip Set

Unidentified

Maximum Onboard Memory

Unidentified

I/O Options

ICD-ROM interface

Data Bus

16-bit ISA

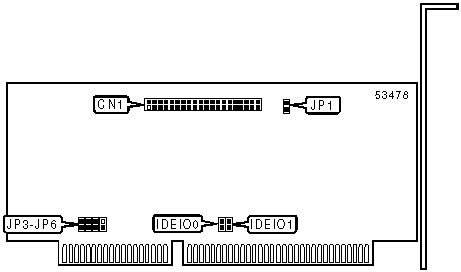

CONNECTIONS

Function

Label

Function

Label

CD-ROM interface - ATAPI

CN1

Unidentified

JP1

IDE I/O ADDRESS

Setting

IDE IO0

IDE IO1



168h

Open

Open

»

1E8h

Open

Closed



170h

Closed

Open



Disable

Closed

Closed

IDE INTERRUPT SELECTION

IRQ

JP3

JP4

JP5

JP6



IRQ10

Closed

Open

Open

Open

»

IRQ11

Open

Closed

Open

Open



IRQ12

Open

Open

Closed

Open



IRQ15

Open

Open

Open

Closed
