SKYWELL TECHNOLOGY CORPORATION, LTD.

I430VX

Processor

CX M1/AM K5/Pentium

Processor Speed

75/90/100/120/133/150/166/180/200MHz

Chip Set

Intel

Video Chip Set

None

Maximum Onboard Memory

128MB (EDO supported)

Maximum Video Memory

None

Cache

256/512KB

BIOS

Award

Dimensions

330mm x 218mm

I/O Options

32-bit PCI slots (3), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, serial ports (2), cache slot, VRM connector, USB connectors (2)

NPU Options

None

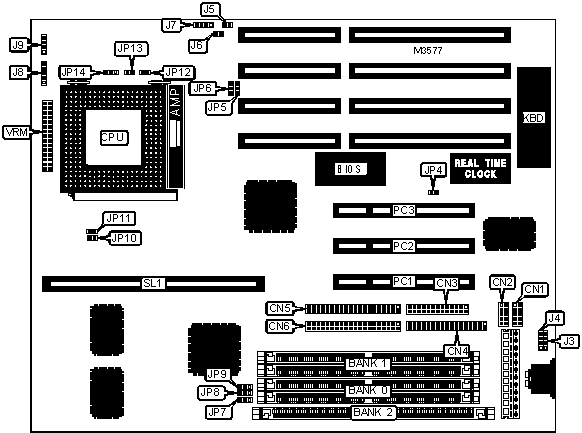

CONNECTIONS

Purpose

Location

Purpose

Location

Serial port 1

CN1

Reset switch

J6

Serial port 2

CN2

External battery

J7

Parallel port

CN3

Power LED & keylock

J8

Floppy drive interface

CN4

Speaker

J9

IDE interface 2

CN5

Green PC connector

JP6 pins 1 & 2

IDE interface 1

CN6

32-bit PCI slots

PC1 - PC3

USB connector

J3

Cache slot

SL1

USB connector

J4

VRM connector

VRM

IDE interface LED

J5



USER CONFIGURABLE SETTINGS

Function

Label

Position



Battery type select internal

J7

Pins 2 & 3 closed



Battery type select external

J7

Closed



CMOS memory clear

J7

Pins 3 & 4 closed

»

Flash BIOS voltage select 5v or EPROM

JP4

Open



Flash BIOS voltage select 12v

JP4

Closed

DRAM CONFIGURATION

Size

Bank 0

Bank 1

Bank 2

8MB

(2) 1M x 36

None

None

8MB

None

(2) 1M x 36

None

8MB

None

None

(1) 8M x 1

16MB

(2) 2M x 36

None

None

16MB

None

(2) 2M x 36

None

16MB

None

None

(1) 16M x 1

16MB

(2) 1M x 36

(2) 1M x 36

None

16MB

None

(2) 1M x 36

(1) 8M x 1

24MB

(2) 1M x 36

(2) 2M x 36

None

24MB

None

(2) 1M x 36

(1) 16M x 1

24MB

(2) 2M x 36

(2) 1M x 36

None

24MB

None

(2) 2M x 36

(1) 8M x 1

32MB

(2) 4M x 36

None

None

32MB

None

(2) 4M x 36

None

32MB

None

None

(1) 32M x 1

32MB

(2) 2M x 36

(2) 2M x 36

None

32MB

None

(2) 2M x 36

(1) 16M x 1

40MB

(2) 1M x 36

(2) 4M x 36

None

40MB

None

(2) 1M x 36

(1) 32M x 1

40MB

(2) 4M x 36

(2) 1M x 36

None

40MB

None

(2) 4M x 36

(1) 8M x 1

48MB

(2) 2M x 36

(2) 4M x 36

None

DRAM CONFIGURATION (CON’T)

Size

Bank 0

Bank 1

Bank 2

48MB

None

(2) 2M x 36

(1) 32M x 1

48MB

(2) 4M x 36

(2) 2M x 36

None

48MB

None

(2) 4M x 36

(1) 16M x 1

64MB

(2) 8M x 36

None

None

64MB

None

(2) 8M x 36

None

64MB

None

None

(1) 64M x 1

64MB

(2) 4M x 36

(2) 4M x 36

None

64MB

None

(2) 4M x 36

(1) 32M x 1

72MB

(2) 1M x 36

(2) 8M x 36

None

72MB

None

(2) 1M x 36

(1) 64M x 1

72MB

(2) 8M x 36

(2) 1M x 36

None

72MB

None

(2) 8M x 36

(1) 8M x 1

80MB

(2) 2M x 36

(2) 8M x 36

None

80MB

None

(2) 2M x 36

(1) 64M x 1

80MB

(2) 8M x 36

(2) 2M x 36

None

80MB

None

(2) 8M x 36

(1) 16M x 1

96MB

(2) 4M x 36

(2) 8M x 36

None

96MB

None

(2) 4M x 36

(1) 64M x 1

96MB

(2) 8M x 36

(2) 4M x 36

None

96MB

None

(2) 8M x 36

(1) 32M x 1

128MB

(2) 8M x 36

(2) 8M x 36

None

128MB

None

(2) 8M x 36

(1) 64M x 1

Note: Board accepts EDO memory.

DIMM VOLTAGE CONFIGURATION

Voltage

JP7

JP8

JP9

3.3v

Pins 2 & 3 closed

Pins 2 & 3 closed

Pins 2 & 3 closed

5v

Pins 1 & 2 closed

Pins 1 & 2 closed

Pins 1 & 2 closed

CACHE CONFIGURATION

Size

SL1

TAG

256KB

256KB module installed

(1) 8K/16K/32K x 8

512KB

512KB module installed

(1) 16K/32K x 8

Note: The location of the TAG is unidentified.

CPU SPEED SELECTION (CYRIX)

CPU speed

Clock speed

Multiplier

JP5

JP10

JP11

JP12

JP13

120MHz

60MHz

2x

1 & 2

Open

Closed

Closed

Open

133MHz

66MHz

2x

1 & 2

Closed

Open

Closed

Open

150MHz

60MHz

2x

1 & 2

Open

Closed

Closed

Open

166MHz

66MHz

2x

1 & 2

Closed

Open

Closed

Open

Note: Pins designated should be in the closed position.

CPU SPEED SELECTION (AMD)

CPU speed

Clock speed

Multiplier

JP5

JP10

JP11

JP12

JP13

75MHz

50MHz

1.5x

2 & 3

Closed

Closed

Open

Open

90MHz

60MHz

1.5x

1 & 2

Open

Closed

Open

Open

100MHz

66MHz

1.5x

1 & 2

Closed

Open

Open

Open

120MHz

60MHz

1.5x

1 & 2

Open

Closed

Open

Open

133MHz

66MHz

1.5x

1 & 2

Closed

Open

Open

Open

Note: Pins designated should be in the closed position.

CPU SPEED SELECTION (INTEL)

CPU speed

Clock speed

Multiplier

JP5

JP10

JP11

JP12

JP13

75MHz

50MHz

1.5x

2 & 3

Closed

Closed

Open

Open

90MHz

60MHz

1.5x

1 & 2

Open

Closed

Open

Open

100MHz

66MHz

1.5x

1 & 2

Closed

Open

Open

Open

120MHz

60MHz

2x

1 & 2

Open

Closed

Closed

Open

133MHz

66MHz

2x

1 & 2

Closed

Open

Closed

Open

150MHz

60MHz

2.5x

1 & 2

Open

Closed

Closed

Closed

166MHz

66MHz

2.5x

1 & 2

Closed

Open

Closed

Closed

180MHz

60MHz

3x

1 & 2

Open

Closed

Open

Closed

200MHz

66MHz

3x

1 & 2

Closed

Open

Open

Closed

Note: Pins designated should be in the closed position.

CPU VOLTAGE SELECTION

Voltage

JP14

3.3v

Pins 2 & 3 closed

3.5v

Pins 1 & 2 closed
