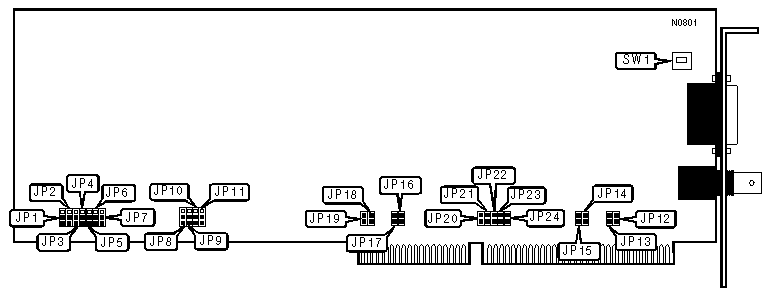

RACAL INTERLAN, INC.

NP600/XL, NP600/14

NIC Type

Ethernet

Transfer Rate

10Mbps

Data Bus

16-bit ISA

Topology

Linear bus

Star

Wiring Type

RG58A/U 50ohm coaxial

AUI transceiver via DB-15 port

Boot ROM

N/A

I/O ADDRESS

Address

JP1

JP2

JP3

JP4

JP5

JP6

JP7

200

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

208

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

210

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

218

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

220

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

228

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

230

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

238

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

240

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

248

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

250

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

258

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

260

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

268

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

270

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

278

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

280

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

288

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Note: Pins designated are in the closed position.

I/O ADDRESS

Address

JP1

JP2

JP3

JP4

JP5

JP6

JP7

290

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

298

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

2A0

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

2A8

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

2B0

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

2B8

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

2C0

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

2C8

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

2D0

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

2D8

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

2E0

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

2E8

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

2F0

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

2F8

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

300

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

308

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

310

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

318

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

320

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

328

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

330

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

338

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

340

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

348

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

350

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

358

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

360

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

368

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

370

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

378

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

380

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

388

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

390

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

398

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

3A0

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

3A8

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

3B0

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

3B8

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

3C0

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

3C8

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Note: Pins designated are in the closed position.

I/O ADDRESS

Address

JP1

JP2

JP3

JP4

JP5

JP6

JP7

3D0

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

3D8

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

3E0

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

3E8

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

3F0

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

3F8

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Note: Pins designated are in the closed position.

INTERRUPT SELECT

IRQ

JP20

JP21

JP22

JP23

JP24

IRQ3

Closed

Open

Open

Open

Open

IRQ5

Open

Closed

Open

Open

Open

IRQ9

Open

Open

Closed

Open

Open

IRQ11

Open

Open

Open

Closed

Open

IRQ15

Open

Open

Open

Open

Closed

DMA CHANNEL SELECT

Channel

JP12

JP13

JP14

JP15

JP16

JP17

JP18

JP19

3

Closed

Closed

Open

Open

Open

Open

Open

Open

1

Open

Open

Closed

Closed

Open

Open

Open

Open

5

Open

Open

Open

Open

Closed

Closed

Open

Open

7

Open

Open

Open

Open

Open

Open

Closed

Closed

CABLE TYPE SELECT

Cable

SW1

Standard ethernet

On

Thin ethernet

Off

FACTORY CONFIGURED SETTINGS

Function

Jumper

Setting

Factory configured - do not alter

JP8

Pins 1 & 2 closed

Factory configured - do not alter

JP9

Pins 1 & 2 closed

Factory configured - do not alter

JP10

Pins 1 & 2 closed

Factory configured - do not alter

JP11

Pins 1 & 2 closed
