STANDARD MICROSYSTEMS CORPORATION

ETHERNET SMC3016/MC

NIC Type

Ethernet

Transfer Rate

10Mbps

Data Bus

16-bit MCA

Topology

Linear Bus

Wiring Type

RG-58A/U 50ohm coaxial

AUI transceiver via DB-15 port

Boot ROM

Available

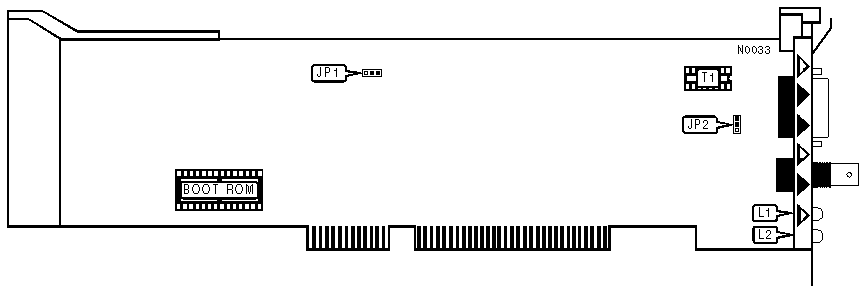

CABLE TYPE

Type

JP1

JP2

Pulse Transformer T1

»

RG-58A/U 50ohm coaxial

Open

Open

installed



AUI transceiver via DB-15 port

Closed

Open

not installed

DIAGNOSTIC LED(S)

LED

Status

Condition

LED1

On

Data is being transmitted

LED1

Off

Data is not being transmitted

LED2

On

Data is being received

LED2

Off

Data is not being received
